La cinta réplica es el instrumento más utilizado en campo para medir el perfil de anclaje de una superficie de acero preparada. Cuando se usa correctamente, es rápida, precisa y produce registros documentales que satisfacen los requisitos de la mayoría de las especificaciones de recubrimiento industriales y marinas. Cuando se usa incorrectamente, produce lecturas erróneas que pueden resultar en la aceptación de una superficie fuera de especificación — o en el rechazo innecesario de una superficie conforme.
Esta guía cubre el procedimiento correcto, los errores más frecuentes y los valores de referencia para los métodos de preparación sin gránulo.
Qué mide realmente la cinta réplica
La cinta réplica Testex Press-O-Film® (o equivalente calibrado) está compuesta por una capa de espuma compresible laminada sobre una base de poliéster de espesor conocido. Al aplicarla sobre la superficie preparada, la espuma toma la forma exacta de los picos y valles del perfil. Al medirla en un micrómetro, el espesor total menos el espesor base de la película da el valor de la profundidad pico a valle — expresado como Rt según ASTM D4417 o como aproximación práctica de Rz (promedio de las cinco mayores irregularidades).
El método está normalizado en ASTM D4417 Método C y es aceptado universalmente en especificaciones SSPC, NACE/AMPP, ISO y fabricantes de recubrimientos como Jotun, Hempel, Sherwin-Williams, AkzoNobel, PPG e International Paint.
Rangos de cinta disponibles
| Tipo de cinta | Rango de medición | Uso típico |
|---|---|---|
| Coarse (C) | 20–64 µm (0.8–2.5 mil) | Superficies con perfil bajo — herramienta motorizada, cepillado |
| X-Coarse (XC) | 40–115 µm (1.6–4.5 mil) | Granallado estándar, Bristle Blaster® en la mayoría de sustratos |
| XX-Coarse (XXC) | 115–180 µm (4.5–7.1 mil) | Granallado agresivo, perfiles muy profundos |
Para el Bristle Blaster® en acero API 5L estándar — perfil habitual 65–85 µm — la cinta correcta es X-Coarse (XC). La cinta Coarse se saturará y producirá lecturas no válidas por encima de 64 µm.
Procedimiento paso a paso (ASTM D4417 Método C)
-
Seleccionar el rango de cinta correcto. Si desconoce el perfil esperado, comience con la cinta X-Coarse. Es mejor usar un rango mayor que uno insuficiente.
-
Verificar las condiciones de superficie. La superficie debe estar seca, libre de polvo y a temperatura superior al punto de rocío (dew point). Una superficie húmeda o con polvo produce lecturas falsamente elevadas.
-
Aplicar la cinta sobre la superficie. Presionar firmemente con los dedos para asegurar contacto completo. La cinta debe estar plana, sin arrugas ni burbujas de aire en los bordes.
-
Frotar con el aplicador. Usando el aplicador de punta redondeada incluido en el kit Testex, frotar la superficie de la cinta con presión moderada y uniforme. Mínimo 20 pasadas en direcciones cruzadas. El frotado insuficiente es la causa más frecuente de lecturas subestimadas.
-
Retirar la cinta cuidadosamente. Despegar desde una esquina en ángulo bajo. No tire perpendicular a la superficie — puede distorsionar la capa de espuma.
-

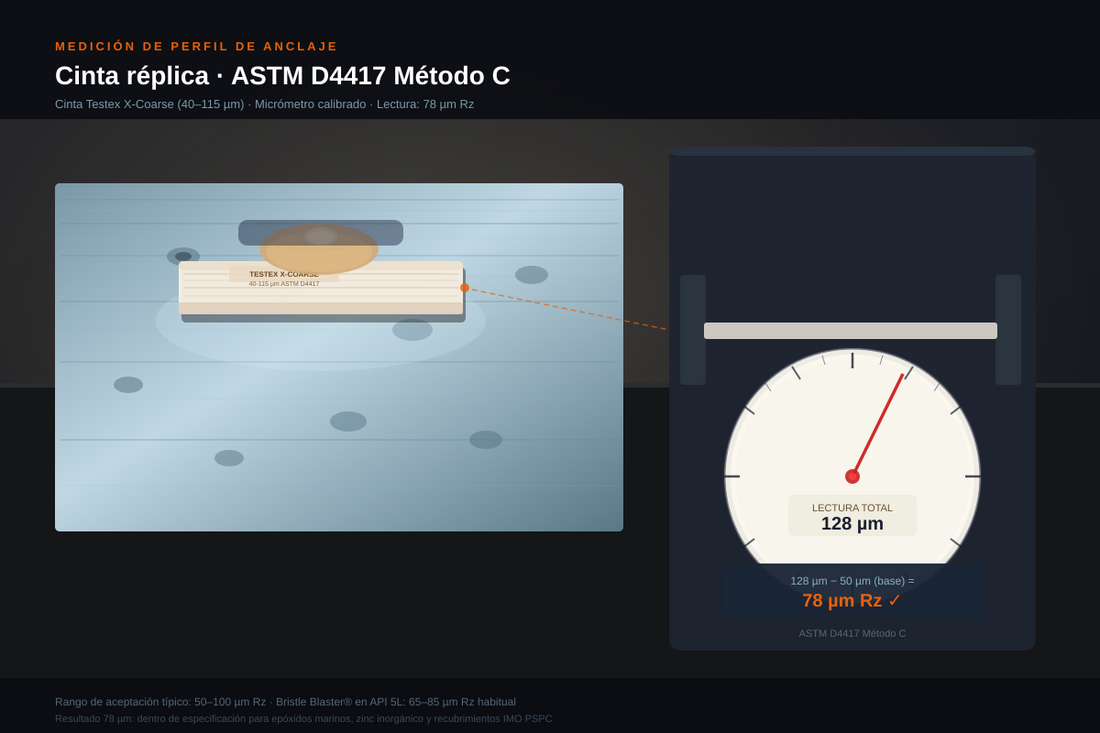

Colocar la cinta en el micrómetro. Usar un micrómetro de dial o digital calibrado con yunque plano de al menos 6 mm de diámetro. Colocar la cinta con la espuma hacia arriba. Cerrar el micrómetro con presión de contacto suave — sin apretar.
-
Leer y calcular. Leer el espesor total. Restar el espesor base de la cinta (indicado en el envase — típicamente 50 µm para la mayoría de los rangos). El resultado es el perfil de anclaje en µm.
Ejemplo: lectura de 128 µm − 50 µm base = 78 µm Rz
-
Tomar múltiples lecturas. Mínimo 3 lecturas por área representativa en ubicaciones distintas. Calcular la media. Descartar lecturas claramente atípicas solo si hay una causa identificable (polvo, burbuja, borde de cinta).
Errores más frecuentes y cómo evitarlos
| Error | Consecuencia | Cómo evitarlo |
|---|---|---|
| Frotado insuficiente | Lectura subestimada — puede rechazar superficie conforme | Mínimo 20 pasadas con presión uniforme en direcciones cruzadas |
| Rango de cinta incorrecto (saturación) | Lectura no válida — lectura máxima sin importar el perfil real | Ante duda, usar siempre XC; verificar rango antes de aplicar |
| Superficie con polvo residual | Lectura falsamente elevada | Soplar con aire seco limpio antes de aplicar la cinta |
| Superficie húmeda o por debajo del dew point | Lectura falsamente elevada; adhesión deficiente de la cinta | Verificar temperatura de superficie vs. dew point antes de medir |
| Micrómetro sin calibrar o con presión excesiva | Lectura sistemáticamente incorrecta | Calibrar el micrómetro antes de cada jornada de inspección |
| Medir sobre picos aislados o valles profundos atípicos | Lectura no representativa del perfil medio | Medir en zonas representativas del área preparada, no en anomalías |
Valores de referencia para el Bristle Blaster®
Los siguientes valores están documentados en condiciones de campo y laboratorio para el Bristle Blaster® en distintos sustratos:
| Sustrato | Perfil típico (Rz) | Perfil máximo documentado | Cinta recomendada |
|---|---|---|---|
| Acero API 5L (tubería oil & gas) | 65–85 µm | 120 µm | XC |
| Acero naval DH36 / DH55 | >50 µm consistente | — | XC |
| Acero al carbono grado 250 | 50–75 µm | — | XC |
Consulte nuestra guía completa de SSPC-SP10 y perfil de anclaje para el contexto técnico completo de estos valores y su relación con los sistemas de recubrimiento de alto rendimiento.
La cinta réplica como documento de trazabilidad
Una práctica recomendada en proyectos con requisitos de calidad documentada (ISO 9001, NACE CIP, FROSIO) es conservar las cintas réplica usadas como evidencia física del perfil medido. Las cintas pueden adherirse directamente al formulario de inspección o archivarse en sobres etiquetados con la ubicación, fecha, operador e instrumento. Esta práctica proporciona una evidencia tridimensional irreplicable del perfil en el momento de la inspección.
