La verificación de SSPC-SP10 en campo es una secuencia de tres comprobaciones independientes — limpieza visual, perfil de anclaje y contaminantes solubles. Las tres deben pasar. Ninguna sustituye a las otras.

Esta guía está orientada a inspectores de recubrimientos, supervisores de calidad y contratistas que ejecutan preparación de superficie en proyectos industriales, de oil & gas, marinos e infraestructura.

Paso 1: Verificación de limpieza visual

La definición de SSPC-SP10 / NACE No. 2 / ISO 8501-1 Sa 2½ exige que al menos el 95% de cada unidad de área esté libre de aceite, grasa, polvo, cascarilla de laminación, óxido, recubrimiento, óxidos metálicos y cualquier materia extraña visible. Se permite una mancha aleatoria en no más del 5% de cada unidad de área.

Instrumento: comparador visual

La evaluación visual se realiza comparando la superficie preparada con los patrones fotográficos definidos en:

• ISO 8501-1 — la referencia internacional, con cuatro grados de oxidación inicial (A, B, C, D) y cuatro grados de limpieza (Sa 1, Sa 2, Sa 2½, Sa 3)
• SSPC-VIS 3 — la referencia equivalente para métodos de herramienta motorizada, complementaria cuando se utilizan métodos sin gránulo

Procedimiento en campo

1. Identificar el grado de oxidación inicial del acero antes de la preparación (A, B, C o D según ISO 8501-1).
2. Tras la preparación, comparar visualmente cada unidad de área con el patrón fotográfico Sa 2½ del grado de oxidación inicial correspondiente.
3. Evaluar bajo iluminación adecuada — mínimo 500 lux, preferiblemente luz natural o luz blanca. Nunca bajo luz incandescente cálida.
4. Documentar el grado alcanzado, el porcentaje estimado de manchas aleatorias y la referencia del comparador utilizado.

Error frecuente: evaluar la limpieza antes de que el polvo de la preparación se haya eliminado. La superficie debe estar libre de polvo suelto antes de la comparación visual. Use un soplado de aire limpio y seco o un cepillado suave.

Paso 2: Medición del perfil de anclaje

SSPC-SP10 define el grado de limpieza, pero no especifica un perfil de anclaje mínimo. El perfil requerido lo define el fabricante del recubrimiento en su ficha técnica (TDS). En la práctica, la mayoría de los sistemas de alto rendimiento para industrial, marino y offshore especifican entre 50 y 100 µm Rz.

Instrumento: cinta réplica + micrómetro calibrado

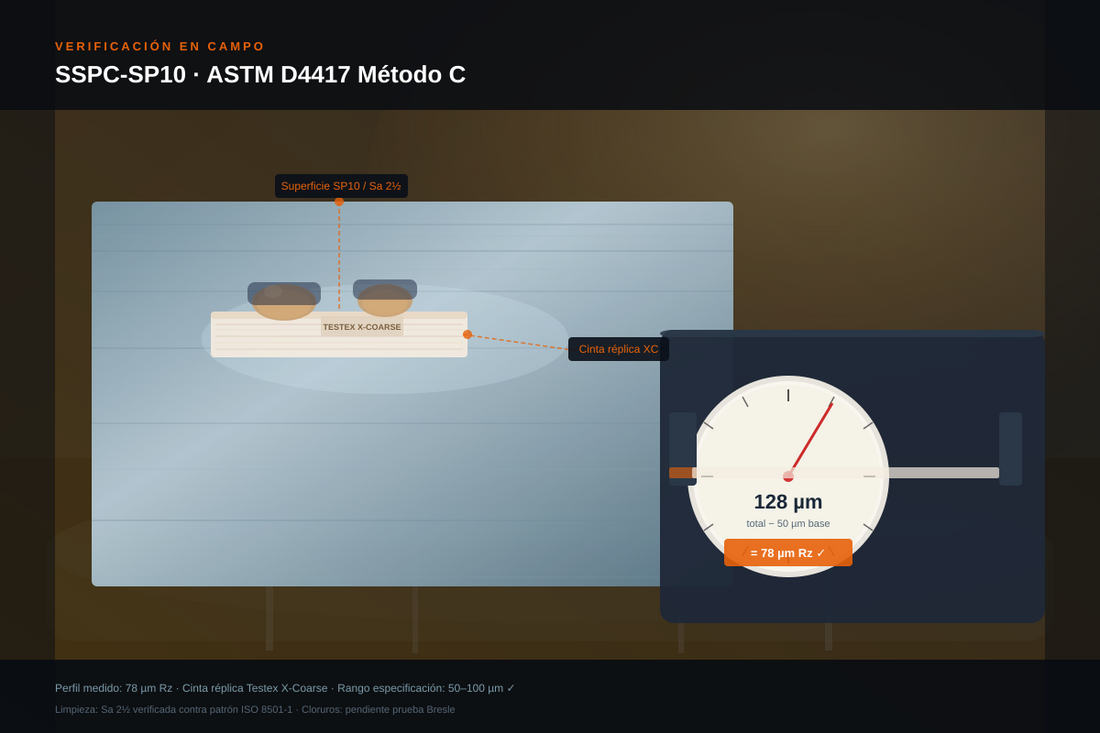

El método estándar es ASTM D4417 Método C — cinta réplica Testex Press-O-Film® leída con micrómetro de dial o digital calibrado.

Procedimiento en campo

1. Seleccionar el rango de cinta réplica correcto según el perfil esperado:
   • Coarse (C): rango 20–64 µm
   • X-Coarse (XC): rango 40–115 µm
   • XX-Coarse (XXC): rango 115–180 µm
2. Aplicar la cinta firmemente sobre la superficie preparada y frotarla con el aplicador incluido hasta que toda la cinta esté en contacto con la superficie. Mínimo 20 pasadas de frotado.
3. Retirar la cinta y colocarla en el micrómetro. Leer el espesor total.
4. Restar el espesor base de la cinta (50 µm para cinta Coarse, 50 µm para XC). El resultado es el perfil de anclaje Rt (pico a valle).
5. Tomar un mínimo de 3 lecturas por área representativa. Calcular la media.
6. Comparar con el rango especificado por el fabricante del recubrimiento.

Error frecuente: aplicar la cinta sobre una superficie que aún tiene polvo de preparación o humedad residual. Ambos producen lecturas falsamente elevadas. Aplique siempre sobre superficie limpia y seca.

Error frecuente: usar cinta de rango incorrecto. Si el perfil real supera el rango máximo de la cinta, ésta se satura y la lectura no es válida. Ante duda, use primero la cinta XC.

Paso 3: Prueba de contaminantes solubles (cloruros)

SSPC-SP10 no establece un límite de cloruros por defecto, pero la mayoría de las especificaciones de recubrimiento para marino, offshore y gasoductos incluyen un límite — típicamente entre 2 y 20 µg/cm² de cloruro de sodio soluble, dependiendo del sistema.

Métodos de campo disponibles

• Método Bresle (ISO 8502-6 + ISO 8502-9) — parche de látex adhesivo con agua destilada, lectura con conductímetro calibrado. Es el método de referencia más extendido en proyectos offshore e industriales.
• Método Chlor*Test — tiras reactivas de campo para lectura rápida. Menor precisión, útil para cribado inicial.
• Método SCAT (SCM400) — equipo portátil con mayor precisión. Usado en proyectos con límites estrictos (<3 µg/cm²).

Cuándo es obligatoria la prueba

• Cuando el sistema de recubrimiento incluye un límite explícito de cloruros en su TDS.
• En aplicaciones marinas, offshore, en zonas de splash o en cualquier entorno costero.
• Cuando se utiliza agua en el proceso de preparación (lavado a presión previo al tratamiento superficial).
• Cuando la especificación del cliente lo exige independientemente del sistema de recubrimiento.

Documentación mínima requerida

Un registro de inspección SSPC-SP10 bien documentado debe incluir:

• Fecha, hora, temperatura ambiente y temperatura de rocío (dew point)
• Grado de oxidación inicial del acero (ISO 8501-1 grado A, B, C o D)
• Método de preparación utilizado y referencia del equipo
• Grado de limpieza alcanzado (Sa 2½ verificado contra patrón ISO 8501-1)
• Porcentaje de manchas aleatorias estimado (<5%)
• Lecturas de perfil de anclaje: método (ASTM D4417-C), rango de cinta, lecturas individuales, media
• Resultado de prueba de cloruros: método, valor medido, límite especificado
• Firma del inspector y referencia NACE/AMPP o FROSIO si aplica

Verificación cuando se usa el Bristle Blaster®

El proceso de verificación es idéntico al utilizado para superficies granalladas. No existe un procedimiento diferente para el método sin gránulo — la superficie producida por el Bristle Blaster® se mide con los mismos instrumentos, los mismos métodos y los mismos criterios de aceptación.

Valores de referencia documentados en acero API 5L estándar con Bristle Blaster®:

• Grado de limpieza: Sa 2½ (SSPC-SP10) — estándar documentado; Sa 3 alcanzado en proyectos específicos (ver caso Total E&P Bolivia, Planta Incahuasi 2021)
• Perfil de anclaje: 65–85 µm Rz — habitual; hasta 120 µm Rz — máximo documentado
• Cloruros totales: 0 µg/cm² con surfactante (ensayo de laboratorio, MTEST Houston)

Para más detalle sobre los estándares y cómo el Bristle Blaster® los alcanza, consulte nuestra guía técnica de SSPC-SP10 y perfil de anclaje.

¿Necesita apoyo técnico para su proyecto de inspección?

Andrés Navarrete puede orientarle sobre los instrumentos de verificación M-TESTCO disponibles para su proyecto, el procedimiento de inspección específico para su entorno y cómo documentar el cumplimiento cuando se utiliza el método sin gránulo.
