La junta de campo es el punto más vulnerable de un gasoducto. Es donde el recubrimiento de fábrica termina y el recubrimiento aplicado en campo comienza — y es la zona donde la mayoría de las fallas de corrosión por interferencia catódica se inician.
La especificación de preparación de superficie para juntas de campo en gasoductos es, en consecuencia, la más exigente del sistema: metal blanco (SSPC-SP5 / Sa 3) con control estricto de sales solubles y temperatura de superficie. En muchos casos, además, el entorno de trabajo restringe o excluye el granallado abrasivo.
Por qué las juntas de campo son el punto crítico

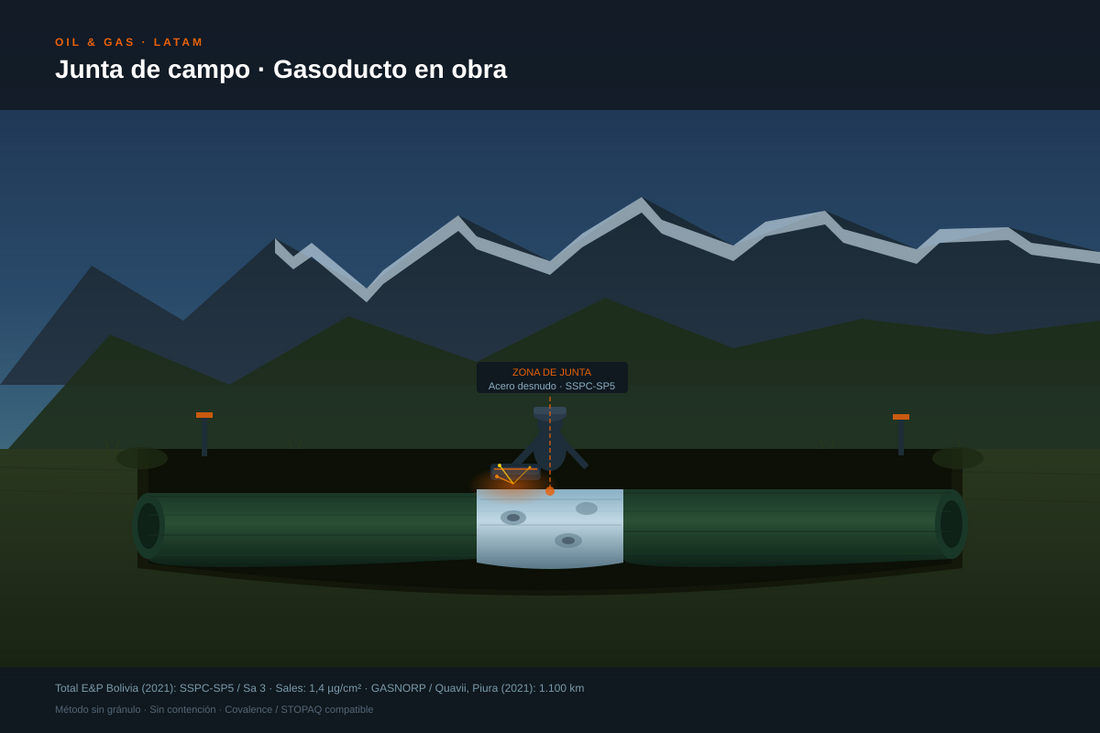

Durante la construcción o el mantenimiento de un gasoducto, la tubería llega a campo con su recubrimiento de fábrica intacto — typically FBE (epoxi de fusión en polvo), polietileno de tres capas (3LPE) o polipropileno de tres capas (3LPP). En el momento de la soldadura de campo, el recubrimiento se retira en una franja de 150–300 mm a cada lado de la junta para permitir el acceso a la soldadura y el tratamiento térmico post-soldadura.
Esta franja desnuda — la junta de campo — debe recibir un recubrimiento compatible con el sistema de fábrica antes de que la tubería se baje a la zanja. El material más utilizado es la manga termocontraíble de polietileno (STOPAQ, Covalence/CanWrap, Canusa, Raychem) o el recubrimiento líquido de campo (epoxi de alta carga o poliuretano).
La adhesión de estos materiales a la superficie de acero depende directamente de la calidad de la preparación. Una contaminación de sales de 5 µg/cm² bajo una manga termocontraíble es suficiente para iniciar la corrosión bajo el recubrimiento en presencia de humedad.
Requisitos de preparación para mangas termocontraíbles
Los fabricantes de mangas termocontraíbles establecen requisitos de preparación que van más allá del estándar SSPC-SP10. Para las mangas de polietileno de alta densidad con adhesivo termofusible — el sistema más utilizado en gasoductos de media y alta presión — los requisitos típicos son:
- Grado de limpieza: SSPC-SP5 / ISO 8501-1 Sa 3 (metal blanco) — no SP10
- Cloruros solubles: <3 µg/cm² (algunos fabricantes exigen <1 µg/cm² para sistemas de alta performance)
- Sulfatos solubles: <5 µg/cm²
- Temperatura de superficie: mínimo 3°C por encima del punto de rocío en el momento de la aplicación
- Temperatura máxima de precalentamiento: según especificación del fabricante (habitualmente 60–80°C para activar el adhesivo)
El problema del granallado abrasivo en juntas de campo
En obra, el granallado de juntas de campo presenta tres dificultades operativas:
Logística. En tendido de gasoductos en campo — zanjeo, bajada, relleno — los tiempos entre soldadura y recubrimiento son cortos. Movilizar un equipo de granallado completo (compresor, olla, pistola, manguera, contención, abrasivo) para una junta de 600 mm de ancho en campo abierto es antieconómico y operativamente complejo.
Contaminación post-granallado. El abrasivo gastado contaminado con óxido y recubrimiento de fábrica puede depositarse en la zona de junta si la contención no es perfecta. Esto introduce una fuente de contaminación en la misma zona que acaba de prepararse.
Retorno de óxido. En ambientes de alta humedad o salinos — costas, zonas tropicales, altitud con temperatura ambiente variable — el acero granallado puede desarrollar óxido superficial (flash rust) en minutos. Si el recubrimiento de campo no se aplica inmediatamente, la superficie puede quedar fuera de especificación antes de la aplicación.
El método sin gránulo en juntas de campo: proyectos documentados
El Bristle Blaster® se ha especificado para la preparación de juntas de campo en gasoductos en varios proyectos de alta exigencia en América Latina:
Total E&P Bolivia — Planta Incahuasi (2021)
Total E&P Bolivia especificó el Bristle Blaster® para las juntas de campo de las redes de gasoducto de la planta Incahuasi, en las estribaciones andinas a alta altitud. El resultado verificado fue limpieza SSPC-SP5 / Sa 3 (metal blanco) con contaminación de sales solubles de 1,4 µg/cm² — dentro del rango de aceptación para la instalación de mangas termocontraíbles Covalence. La ejecución fue realizada por MatService Petróleo (MSP) con supervisión del Ing. Freddy Columba, Total E&P Bolivia.
GASNORP / Quavii — Red de Gas Natural, Piura, Perú (2021)
La red de distribución de gas natural de 1.100 km en la región de Piura utilizó el Bristle Blaster® como método de preparación de juntas de campo. La capacitación de operadores fue entregada por MSP a Graña y Montero (GyM) antes del inicio de la campaña de construcción.
Procedimiento de preparación recomendado para juntas de campo
- Evaluación inicial de la superficie. Registrar el grado de oxidación de la franja de acero desnudo (ISO 8501-1 grado A, B, C o D). Si hay picaduras profundas o cascarilla de laminación firme, evaluar si se requiere un pase previo de eliminación masiva (Tercoo® o equivalente).
- Pase de preparación con Bristle Blaster®. Aplicar en pasadas superpuestas al 50%, cubriendo completamente la franja de junta más un mínimo de 25 mm sobre el recubrimiento de fábrica a cada lado (para asegurar el solapado del sistema de recubrimiento de campo).
- Verificación de limpieza visual. Comparar contra patrón Sa 3 (ISO 8501-1). La superficie debe estar libre de toda traza visible de óxido, cascarilla y recubrimiento.
- Medición de perfil de anclaje. Cinta réplica XC según ASTM D4417 Método C. Valor objetivo: dentro del rango especificado por el fabricante del sistema de recubrimiento de campo.
- Prueba de cloruros. Método Bresle (ISO 8502-6 + 8502-9) o equivalente. Valor objetivo: <3 µg/cm² (verificar con TDS del fabricante).
- Verificación de punto de rocío. Temperatura de superficie mínimo 3°C por encima del dew point. Si no se cumple, precalentar la junta con soplete o manta de calentamiento hasta la temperatura correcta.
- Aplicación del recubrimiento de campo. Aplicar inmediatamente tras la verificación — no dejar la superficie desnuda más de 30 minutos en condiciones de humedad o costa, o más de 4 horas en condiciones secas.
